TP5600 QFN-16

TP5600 移动电源5合1

TP5600是一款功能强大的主要用于移动电源的超大规模集成电路，内部将防输入电源反接等多重保护、自动充电管理、自动升压管理、电量显示、电池保护等5大功能全部集成到单一芯片中，功能强大但外围应用电路简单，性能稳定可靠，免调试大生产，高效高良率。

TP5600采用独特的单一电感复用技术，内置高效同步降压4.2V 1.5A锂电池充电电路和同步升压型5V 2A输出电路；4路LED显示输出，可以5段显示充电和放电时的电量，可适用于红、绿、蓝光LED直接驱动，也同时用于异常状态报警显示；无需外部电池保护电路，内部集成电池多种输入和输出保护（过压、过充、欠压、过流、短路等）。
TP5600内部特别集成输入电源反接保护，防止在生产、维修、用户连接意外等情况下电源反接引起的锂电池损坏、燃烧等安全问题。

同时TP5600 提供外围简单的电路供客户选择不同的功能和性能：如充电输入电源掉电时是否自动转升压；轻载自动停机（升压时）；降压充电恒流调整；5V升压输出大恒流调整。
         QFN24超小型封装散热性能好，简单的外围电路，使得TP5600也非常适用于其他便携式设备的独立大电流充电或独立的升压管理应用。
         TP5600具有宽输入电压（4.3-7V MAX），充电时对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电电流、恒流充电电流都通过外部电阻调整，大充电电流达1.5A。充电时电池电压上升，4LED分段显示状态和电量。充电开关频率800KHz的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。
         TP5600内置适配器功率自适应电路，当VIN电流驱动不够，引起VIN下降到4.3V时，内部自动减少充电电流，以适应不同的功率的USB口、电源或适配器。
         TP5600内置防反接PMOSFET1、防倒灌PMOSFET2电路，所以外部无需二极管等反接保护，大可承受输入-10V输入反接电压。
         TP5600同步升压电路可以恒压/恒流输出，电压内部固定5V，电流可达2A，恒流值可以通过外部设置调整(VIlmt)：通过限制电池端输出电流，从而控制V _OUT输出功率，加上内部有对电池电压和VOUT电压的补偿电路，可以保持输出恒流。

升压启动时有软启动保护，有输出短路和过流保护（250ms长时过流/短路停机）。

根据成本和性能的需求灵活选择外接NMOS内阻10-30mΩ，可以驱动5V(1A-2A)。5V2A效率可达90%(VBAT=4.0V，RNMOS=0.015Ω，如NMOS 8804)，5V 1A时典型效率>92% (RNMOS=0.02Ω，如NMOS 8210/8205)。

电话:

18806653225

产品特点

■ 单节4.2V 锂电池充电，典型1.5A

■ 宽工作电压，大达到7V，欠压保护，内置电源功率自适应
■ 防电源反接功能
■ 内置功率PMOS2和多用途保护和旁路PMOS1，全同步开关型工作模式，外部一个NMOS，器件发热少，外围简单
■ 涓流、恒流、恒压三段充电，保护电池
■ 可编程充电电流ISET，0.1A—1.5A
■ 预充电涓流： 10%ISET0 恒压停机电流： 20%ISET0
■ 4路LED充电状态指示，高位闪烁
■ 芯片过温度保护
■ 电池短路保护、过压(4.3V)保护
■ 内置多种电池保护，无须外部保护芯片
■ 开关频率800KHz，典型电感2.2uH
■ 4.2V±1％的充电电压控制精度

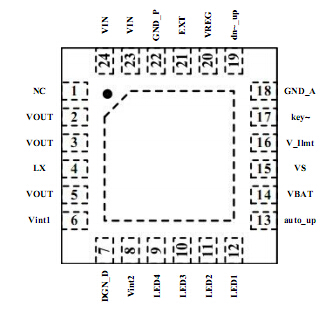

■ 采用QFN24 4mm*4mm 超小型封装

升压电路：

■ 按键启动和充电时掉电自动启动5V输出
■ 可调大输出恒流，大输出5V2A
■ 4路LED电量状态指示，3秒自动灭灯，电池小于3V 报警6次待机，小于2.4V全停机，不动作，电池电流0
■ 芯片过温度保护，自动降低输出电流，欠压、过流、短路自动待机保护
■ 开关频率降频为400KHz，提高效率
■ 轻载(输出<30mA)10秒后自动待机
■ 待机电池电流低至 6uA
■ 5V1A 典型输出效率>92%

[敏感词]大额定值

■ VIN：-10V～7.5V，其他端口0~10V
■ VBAT：-0.7V～5V
■ 大结温：145℃
■ 工作环境温度范围：-40℃～85℃
■ 贮存温度范围：-65℃～125℃

■ 引脚温度（焊接时间10秒）：260℃
