TP4056 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8 封装与较少的外部元件数目使得TP4056 成为便携式应用的理想选择。TP4056 可以适合USB 电源和适配器电源工作。由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到终浮充电压之后降至设定值1/10 时，TP4056 将自动终止充电循环。当输入电压 （交流适配器或USB 电源）被拿掉时，TP4056 自动进入一个低电流状态，将电池漏电流降至2uA 以下。TP4056 在有电源时也可置于停机模式，以而将供电电流降至55uA。TP4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。
18806653225
产品特点
﹒高达1000mA 的可编程充电电流
﹒无需MOSFET、检测电阻器或隔离二极管
﹒用于单节锂离子电池、采用SOP 封装的完整线性充电器
﹒恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率大化的热调节功能
﹒精度达到±1.5%的 4.2V 预设充电电压
﹒用于电池电量检测的充电电流监控器输出
﹒自动再充电
﹒充电状态双输出、无电池和故障状态显示
﹒C/10 充电终止
﹒待机模式下的供电电流为55uA
﹒2.9V涓流充电器件版本
﹒软启动限制了浪涌电流
﹒电池温度监测功能
﹒采用8 引脚 SOP-PP 封装。
[敏感词]大额定
﹒输入电源电压（V）：-0.3V～8V
﹒PROG：-0.3V～V +0.3V
﹒BAT：-0.3V～7V
﹒chrg：-0.3V～10V
﹒stdby ：-0.3V～10V
﹒TEMP：-0.3V～10V
﹒CE：-0.3V～10V
﹒BAT 短路持续时间：连续
﹒BAT 引脚电流：1200mA
﹒PROG 引脚电流：1200uA
﹒大结温：145℃
﹒工作环境温度范围：-40℃～85℃
﹒贮存温度范围：-65℃～125℃
﹒引脚温度（焊接时间10 秒）：260℃

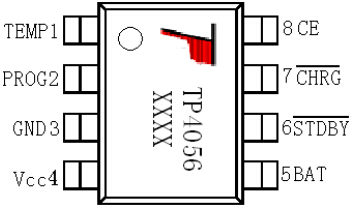

TEMP(引脚1)：电池温度检测输入端。将TEMP管脚接到电池的 NTC传感器的输出端。 如果TEMP管脚的电压小于输入电压45 ％或者大于输入电压的80％，意味着电池温度过低或过高，则充电被暂停。如果TEMP 直接接GND，电池温度检测功能取消，其他充电功能正常。
PROG（引脚2 ）：恒流充电电流设置和充电电流监测端。从PROG 管脚连接一个外部电阻到地端可以对充电电流进行编程。在预充电阶段，此管脚的电压被调制在0.1V；在恒流充电阶段，此管脚的电压被固定在 1V。在充电状态的所有模式，测量该管脚的电压都可以根据[敏感词]的公式来估算充电电流：
Vprog
Ibat=-----------*1200
Rprog
GND（引脚3 ）：电源地。
Vcc (引脚4)：输入电压正输入端。此管脚的电压为内部电路的工作电源。当Vcc与BAT 管脚的电压差小于30mV 时，TP4056将进入低功耗的停机模式，此时BAT 管脚的电流小于2uA
BAT（引脚 5 ）：电池连接端。将电池的正端连接到此管脚。在芯片被禁止工作或者睡眠模式，BAT 管脚的漏电流小于2uA。BAT管脚向电池提供充电电流和 4.2V的限制电压.
STDBY(引6）：电池充电完成指示端。当电池充电完成时STDBY被内部开关拉到低电平，表示充电完成。除此之外，管脚将处于高阻态。
CHRG（引脚引脚）:漏极开路输出的充电状态指示端。当充电器向电池充电时,CHRG管脚被内部开关拉到低电平，表示充电正在进行；否则CHRG管脚处于高阻态.
CE（引脚8）芯片始能输入端。高输入电平。将使TP4056 处于正常工作状态；低输入电平使TP4056 处于被禁止充电状态。CE 管脚可以被TTL电平或者CMOS 电平驱动。
