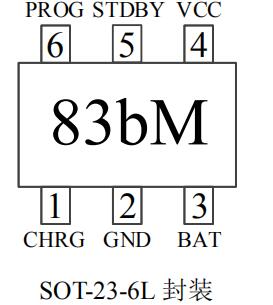

TP4083 是一款带 OVP 保护的单节锂电池充电器，带电池正负极反接保护、输入电源正负极反接保护的单芯片，兼容大小 3mA-500mA 充电电流。采用涓流、恒流、恒压控制，SOT23-6 或 DFN2*2-6 封装与较少的外部元件数目使得 TP4083 成为便携式应用的理想选择。TP4083 可以适合 USB 电源和适配器电源工作。
16V 过压保护点的特点可以让芯片适用于输入电压要求范围更宽、更高的应用方案。当输入 6.5V~16V 的电压时，芯片仍有一定的输出电流给电池充电，减小充电时间。芯片的热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。当电池达到预设电压之后，充电电流降至设定值 1/10，TP4083 将自动终止充电。
当输入电压（交流适配器或 USB 电源）被拿掉时，TP4083 自动进入一个低电流状态，电池漏电流在 1μA 以下。TP4083 的其他特点包括电源欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
18806653225
产品特点
• 兼容 3mA-500mA 的可编程充电电流；
• VCC 输入端反接保护；
• 锂电池正负极反接保护；
• VCC 输入 OVP：16V；
• 用于单节锂离子电池；
• 具有可在无过热危险的情况下实现充电速率大化的热调节功能；
• 带涓流、恒流、恒压控制；
• 可直接从USB 端口给电池充电；
• 精度达到±1% 的预设充电电压；
• 自动再充电；
• 2 个充电状态开漏输出引脚；
• C/10 充电终止；
• 待机模式下的供电电流为 140μA；
[敏感词]大额定值
• 输入电源电压（VCC）：-6.5V～25V
• PROG：-0.3V～9V
• BAT：-4.2V～9V
• CHRG：-6.5V～25V
• STDBY：-6.5V～25V
• BAT 短路持续时间：连续
• BAT 引脚电流：500mA
• PROG 引脚电流：2mA
• 大结温：150℃
• 工作环境温度范围：-40℃～85℃
• 贮存温度范围：-65℃～125℃
• 引脚温度（焊接时间 10 秒）：260
典型应用：
